作为一个软件架构师，你的软件架构设计工具是什么？是 MindManager 思维导图工具？还是 Axure 原型设计工具？或者是ProcessOn在线作图工具 …… 最后，还是保存在本地。

已经是云原生时代了，软件架构设计也得跟上潮流才行。一起来看看，云原生大环境下，软件架构设计又是什么样的？

程序员必知的几种软件架构模式

先来聊聊软件架构主流的几种模式：

1. 分层架构：最常见的架构模式就是分层架构或者称为 n 层架构。大部分软件架构师、设计师和开发者都对这个架构模式非常熟悉。尽管对于层的数量和类型没有具体限制，但大部分分层架构主要由四层组成：展现层、业务层、持久层和数据库层。这种模式不适合高性能应用程序，因为经过架构中的多层来实现一个业务请求的效率是不高的。

2. 管道 - 过滤器架构：软件架构中反复出现的一种模式是管道 - 过滤器（pipe-filter）模式。不太适合交互性的系统，因为它们的转换特性。过多的解析和反解析会导致性能损失，也会增加编写过滤器本身的复杂性。

3. 客户端 - 服务器架构：对于有许多组件（客户端）发送请求到另外一些提供服务的组件（服务器）的系统，我们可以使用客户端 - 服务器模式来建模这个系统的一部分：在线应用程序，例如电子邮件、共享文档或银行服务。但是，服务器会成为性能瓶颈和单点故障位置。

4. 模型 - 视图 - 控制器架构：网站或移动应用程序开发用户界面常用的一种架构模式。对于简单的用户界面，其复杂性并不值得这么做。模型、视图和控制器抽象可能不适用于某些用户界面工具包。

5. 事件驱动架构：常用于电商应用架构。

6. 微服务架构：目前，越来越多的场景都可以应用到微服务架构，尤其是涉及大量数据管道的场景。云原生技术的发展，也驱动着微服务架构逐渐成为主流。

传统软件架构设计工具或方式存在的弊端

1. 工具不统一：每位架构师的习惯不一样，大家所使用的的软件架构设计工具也不一样，不例如架构图资产的保存。

2. 保存本地：传统软件架构图保存在本地环境，或者是一个简单的文档，经过多个版本迭代后，生产环境运行的软件架构跟文档已严重不一致，由于人员变动，新加入的团队成员很难理清软件架构、也很难对软件进行更新和维护，给应用的研发创新和研发管理都造成了一定程度的困扰。

3. 架构蓝图无法与代码库关联：常常会发生架构图与生产环境应用架构不一致的情况。团队成员后续查看原始的架构图，发现架构设计与实际设计已经偏离很远了。

云原生时代，软件架构设计不能 OUT ！

行云创新CloudOS（一站式云原生开发平台）创新性地实现软件架构蓝图在线编排系统，拖拉拽式完成软件架构蓝图，并在线保存。架构蓝图中的业务组件与代码库关联，实现以架构图为核心的编码、测试、部署、运维，在线架构图与生产环境应用架构保持一致。团队新成员打开架构图即可快速学习了解业务，实现老应用的快速更新、维护。

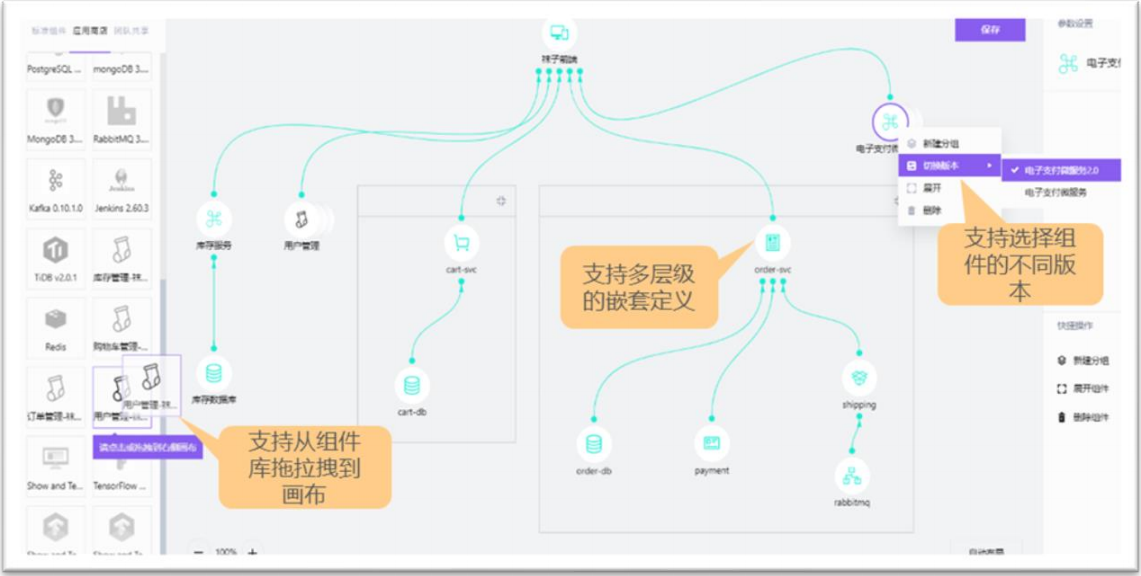

CloudOS 可视化编辑

架构图是应用的架构设计，通常由多个具备不同服务功能的“组件”构成，一些服务组件可能是由代码或是镜像构建的，还有一些可能是基于多 个已有组件构成的复合服务组件以实现某些复杂的业务功能。通过不同服务组件的互联，即可实现复杂的业务系统。 基于“组件化”设计思维，CloudOS 架构图设计器采用“拖拉拽”以“搭积木”的方式来设计应用架构。架构图设计好、保存后，即可基于架构图一键式地 把应用发布到任意云端。

CloudOS 满足微服务架构设计多种功能：

1. 支持定义应用中各微服务之间的调用和关联关系，绘制出应用拓扑图；

2. 支持对服务进行配置，定义服务代码源、制品源、镜像源；

3. 支持定义服务的端口和协议、构建编译的方式、资源配额、存储路径，日志收集路径，健康检查等。

CloudOS 架构设计工具优点：

1. 高效性：模块的共享、重用大大提高创新效率，提高团队协作能力；

2. 灵活性：多语言、多技术栈的模块灵活组装、对接、满足多变业务需求；

3. 经济性：避免相似模块的重复开发投入；

4. 可视性：设计“架构图”一目了然，可数据化归档，新成员快速开始；

6. 简洁性：以简洁、直观的方式搭建应用程序。

案例

在数字化转型和云原生技术在金融行业大范围应用的趋势下，行云创新基于CloudOS平台助力前海财险成功构建了全新的PaaS平台，实现应用上云，支撑银行应用快速创新、快速交付。基于CloudOS实现的云原生架构设计器更是帮助客户降低了云原生应用的开发门槛，大大降低了团队成员学习云原生技术成本和难度。全云端架构设计、开发模式，实现云原生应用研发模块化、标准化、自动化。

立即在线体验CloudOS>

----------------------------

CloudOS，一站式云原生开发平台，为企业构建敏捷创新的应用研发环境，实现应用研发可视化、敏捷化和技术平台标准化，让传统应用研发人员快速实现云原生应用创新，加快企业数字化转型。提供可视化操作界面，通过WEB页面完成架构设计、API管理、在线开发、API自动化测试、多云发布、多云应用调度、应用运维等云原生应用全生命周期管理。支撑传统应用迁移上云，助力传统应用研发团队高效完成云原生应用创新。

点击链接，免费获取《CloudOS解决方案技术白皮书》，云原生应用开发全栈解决方案>>
